Bagaimana pelat baja pada jembatan dipotong dan dibentuk?

Hai! Sebagai pemasok jembatan struktur baja, saya sering ditanya tentang bagaimana pelat baja yang digunakan pada jembatan dipotong dan dibentuk. Ini adalah proses menarik yang melibatkan perpaduan teknologi, keahlian, dan pengetahuan teknik. Jadi, mari selami dan jelajahi topik ini.

Memahami Dasar-Dasar Pelat Baja Jembatan

Pertama, pelat baja yang digunakan pada jembatan bukanlah potongan logam biasa. Mereka harus kuat, tahan lama, dan mampu menahan banyak tekanan. Pelat ini biasanya terbuat dari paduan baja berkekuatan tinggi yang dirancang khusus untuk aplikasi struktural. Kualitas baja sangat penting karena jembatan harus mampu menopang beban kendaraan, pejalan kaki, dan bahkan kekuatan alam seperti angin dan gempa bumi.

Memotong Pelat Baja

Pemotongan Plasma

Salah satu metode paling umum yang kami gunakan untuk memotong pelat baja adalah pemotongan plasma. Ini adalah proses super keren yang menggunakan pancaran gas terionisasi (plasma) berkecepatan tinggi untuk melelehkan dan menerbangkan logam. Obor plasma menciptakan busur listrik yang memanaskan baja hingga suhu yang sangat tinggi, sehingga mudah untuk dipotong.

Hal hebat tentang pemotongan plasma adalah kecepatannya. Ia dapat memotong pelat baja tebal dengan relatif cepat, yang merupakan keuntungan besar saat Anda mengerjakan proyek jembatan skala besar. Selain itu, ia menawarkan tingkat presisi yang tinggi. Kita dapat menggunakan mesin pemotong plasma yang dikendalikan komputer untuk mengikuti pola pemotongan yang rumit, yang penting untuk menciptakan bentuk unik yang diperlukan untuk berbagai komponen jembatan.

Pemotongan Laser

Metode pemotongan populer lainnya adalah pemotongan laser. Teknik ini menggunakan sinar laser yang sangat terfokus untuk melelehkan, membakar, atau menguapkan baja. Pemotongan laser menawarkan presisi yang lebih tinggi dibandingkan pemotongan plasma. Ini dapat membuat potongan yang sangat halus dan sangat baik untuk membuat desain yang rumit.

Misalnya, saat kita membuat suku cadang untuk aJembatan Girder Kotak Struktur Baja, kita mungkin menggunakan pemotongan laser untuk membuat detail struktur internal balok-balok kotak. Namun, pemotongan laser memiliki keterbatasan. Ini lebih cocok untuk pelat baja yang lebih tipis karena sinar laser dapat kehilangan kekuatannya ketika mencoba memotong logam yang sangat tebal.

Pemotongan jet air

Pemotongan waterjet adalah metode yang unik dan serbaguna. Ia menggunakan aliran air bertekanan tinggi yang dicampur dengan partikel abrasif untuk memotong baja. Proses ini bagus karena tidak menghasilkan panas, yang berarti tidak ada risiko baja melengkung atau terdistorsi.

Pemotongan waterjet juga sangat lembut pada materialnya, sehingga ideal untuk memotong pelat baja yang memiliki lapisan atau penyelesaian khusus. Ini dapat memotong berbagai ketebalan dan sering digunakan untuk memotong bentuk kompleks dalam konstruksiKabel Struktur Baja - Jembatan Tetapkomponen, seperti jangkar untuk kabel.

Membentuk Pelat Baja

Pembengkokan

Setelah pelat baja dipotong, seringkali pelat tersebut perlu ditekuk menjadi bentuk tertentu. Kami menggunakan rem tekan hidrolik untuk membengkokkan pelat. Mesin-mesin ini memberikan gaya yang besar pada baja, secara bertahap membengkokkannya ke sudut yang diinginkan.

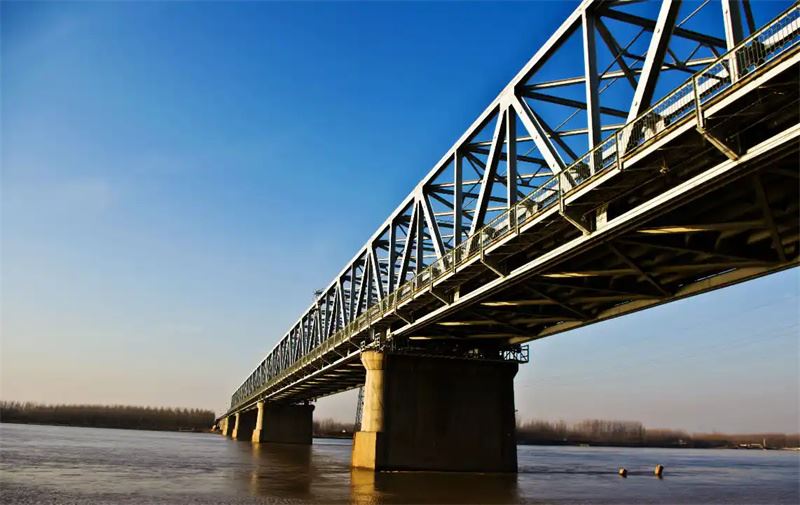

Misalnya, ketika kita sedang membangun sebuahJembatan Struktur Baja Berbentuk H, kita perlu membengkokkan pelat baja untuk membentuk karakteristik bentuk H. Proses pembengkokan memerlukan perencanaan yang cermat dan pengendalian yang tepat untuk memastikan bahwa pelat ditekuk dengan dimensi dan sudut yang benar.

Bergulir

Menggulung adalah teknik pembentukan penting lainnya. Kami menggunakan rolling mill untuk membentuk pelat baja menjadi bentuk melengkung atau silinder. Pelat baja dilewatkan melalui serangkaian roller yang secara bertahap mengubah bentuknya.

Rolling biasanya digunakan untuk membuat bagian lengkung pada lengkungan jembatan atau komponen melingkar pada beberapa desain jembatan. Hal ini memungkinkan kita untuk menciptakan lengkungan yang mulus dan berkesinambungan yang penting untuk integritas struktural dan daya tarik estetika jembatan.

Kontrol Kualitas

Sepanjang proses pemotongan dan pembentukan, kontrol kualitas adalah hal yang paling penting. Kami menggunakan berbagai metode pemeriksaan untuk memastikan bahwa pelat baja memenuhi standar yang disyaratkan.

Metode pengujian non - destruktif, seperti pengujian ultrasonik dan pengujian partikel magnetik, digunakan untuk mendeteksi adanya cacat atau cacat internal pada baja. Kami juga mengukur dimensi pelat yang dipotong dan dibentuk untuk memastikan sesuai dengan spesifikasi desain. Pelat apa pun yang tidak memenuhi standar akan dikerjakan ulang atau dibuang untuk memastikan keamanan dan keandalan jembatan.

Peran Teknologi

Di dunia sekarang ini, teknologi memainkan peran besar dalam pemotongan dan pembentukan pelat baja untuk jembatan. Sistem desain berbantuan komputer (CAD) dan manufaktur berbantuan komputer (CAM) digunakan untuk merancang komponen jembatan dan mengontrol mesin pemotongan dan pembentukan.

Sistem ini memungkinkan kami membuat model bagian jembatan yang sangat akurat dan kemudian menerjemahkan desain tersebut ke dalam instruksi untuk mesin. Hal ini tidak hanya meningkatkan ketepatan proses manufaktur tetapi juga mengurangi waktu dan biaya.

Kesimpulan

Jadi, ini dia! Proses pemotongan dan pembentukan pelat baja untuk jembatan merupakan proses yang rumit namun menarik. Ini melibatkan kombinasi teknik pemotongan dan pembentukan yang berbeda, serta langkah-langkah pengendalian kualitas yang ketat.

Sebagai pemasok jembatan struktur baja, kami terus mencari cara untuk meningkatkan proses kami dan menggunakan teknologi terbaru untuk menyediakan jembatan dengan kualitas terbaik. Jika Anda sedang mencari jembatan struktur baja dan ingin mempelajari lebih lanjut tentang produk dan layanan kami, jangan ragu untuk menghubungi kami untuk negosiasi pembelian. Kami selalu dengan senang hati mendiskusikan kebutuhan proyek Anda dan menemukan solusi terbaik untuk Anda.

Referensi

• "Buku Pegangan Teknik Jembatan" oleh Wei - Cong Chen
• "Struktur Baja: Desain dan Perilaku" oleh Sam S. Salmon
